پایش بلادرنگ MOT گاز و نفت
خدمات دسکتاپ، آنلاین و بلادرنگ.
آماده‌سازی برای آوین پیشتازان بهسا
پایش صنعتی آزمون چاه
پلتفرم پایش آزمون چاه / جداکنندهٔ آزمون تولید. رابط محصول با برند MOT — Monitoring.
وب و موبایل فقط پایش هستند — بدون نوشتن setpoint روی واحد (طبق تصمیم‌های طراحی پروژه).
این صفحه سرویس آنلاین یا بلادرنگ را به‌عنوان استقرار زنده معرفی نمی‌کند.
فرآیند پوشش‌داده‌شده
از سند طراحی، برگرفته از کاربرگ سیگنال هفت‌برگی و P&ID.
- فشار و دمای choke manifold (UCP/UCT، DCP/DCT)
- اختلاف فشار desander و desilter
- جداکنندهٔ سه‌فازی آزمون (سطوح گاز/نفت/آب و سوییچ‌های سطح بالا/پایین)
- اندازه‌گیری گاز روزنه‌ای
- جریان و چگالی نفت Coriolis
- surge tankها
- پمپ plunger/charging
- آشکارسازهای H2S و متان
- چراغ/بوق آلارم
- وضعیت ESD
- ۳۳ سیگنال فرآیندی برچسب‌خورده (۲۹ ورودی/خروجی متعارف Signal و ۴ Ethernet روی skid پمپ)
- حدود ۱۵ پارامتر پیکربندی
- ۶ محاسبهٔ مشتق (از جمله GOR، تصحیح net-oil کوریولیس، حجم surge tank، حجم تخلیهٔ پمپ)
چه کاری انجام می‌دهد
پنج محور پلتفرم پایش.
پایش فرآیند
سیگنال‌های choke، جداکننده، اندازه‌گیری، مخازن، پمپ، گازهای خطرناک و ESD.
ارتباط دو نقطهٔ انتهایی
PLC از طریق Modbus TCP به‌همراه skid پمپ Ethernet.
پوستهٔ چند بستر
میزبان دسکتاپ Windows WPF (.NET 8) با WebView2 و رابط React مشترک؛ پوستهٔ وب Next.js 15 (فقط پایش)؛ پوستهٔ موبایل Flutter با WebView همان UI.
تاریخچه و آلارم
PostgreSQL + TimescaleDB برای روندهای بلندمدت؛ سرویس‌های آلارم و گزارش.
فقط پایش
وب و موبایل بدون نوشتن کنترل روی واحد؛ BPCS نه SIS؛ ممیزی پیش از نوشتن؛ آمادگی AI بدون نوشتن روی واحد.
دسکتاپ، آنلاین، بلادرنگ
سه خدمت نام‌برده در بریف — بدون ادعای استقرار زنده.
دسکتاپ و وب
میزبان دسکتاپ با UI مشترک، و پوستهٔ وب فقط‌پایش با بخش‌هایی مانند Dashboard، Live metrics، Process Mimic، Trends، Alarms، Reports و Admin؛ کلید EN/FA و نشان View only.
بلادرنگ و همگام‌سازی
سرویس‌های backend برای ingestion، realtime، آلارم و گزارش؛ REST + WebSocket؛ همگام‌سازی offline-first؛ SQLite روی دسکتاپ.
تصمیم‌های طراحی از مستندات پروژه
خلاصهٔ معماری — نه ادعای استقرار عمومی.
- سرویس‌های FastAPI/Python (ingestion، realtime، alarm، reporting، AI-readiness، شبیه‌ساز PLC)
- Redis pub/sub؛ Keycloak OIDC و ماتریس قابلیت RBAC
- IaC با Docker/Kubernetes؛ حدود ۴۰ ADR
تصاویر رابط پوستهٔ پایش
اسکرین‌شات‌ها از میزبان دسکتاپ متصل به شبیه‌ساز PLC پروژه — دادهٔ فرآیندی شبیه‌سازی‌شده، نه واحد واقعی و نه استقرار.
Operations dashboard — KPIها

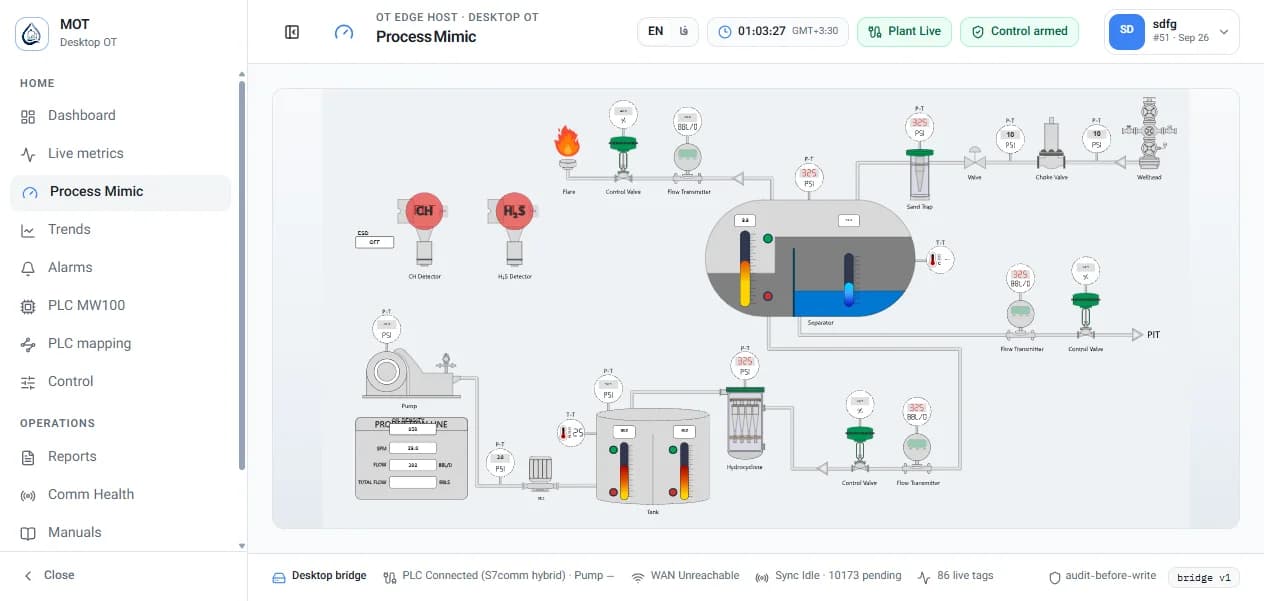

Process Mimic — شماتیک با برچسب تگ‌ها

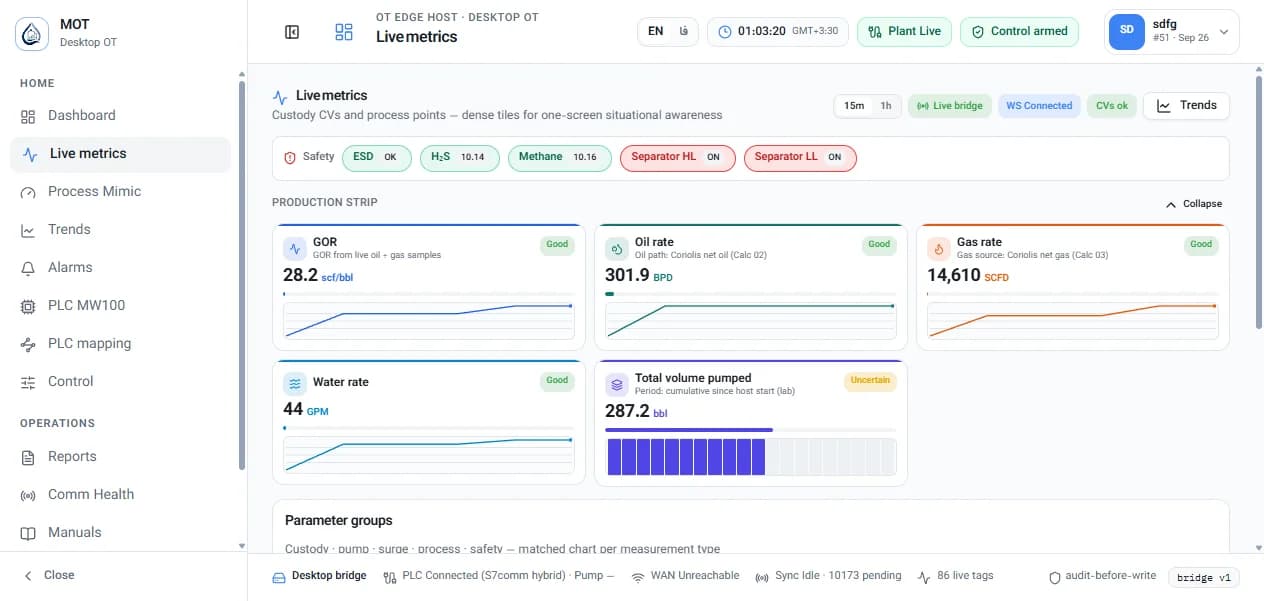

Live metrics — کاشی‌ها و sparkline

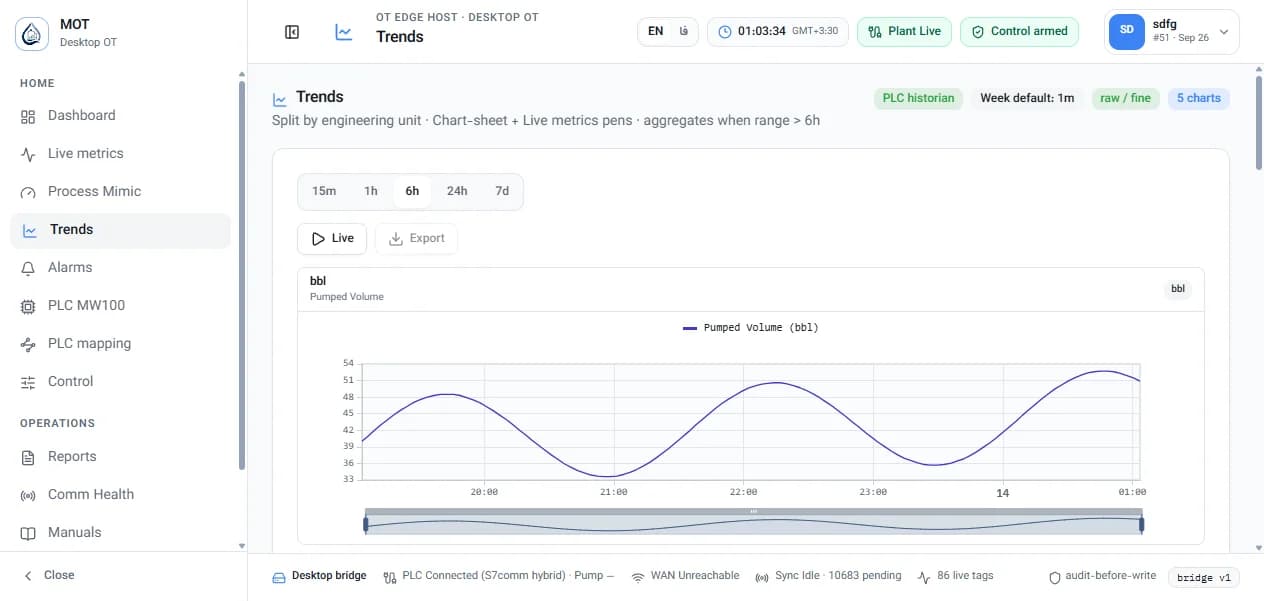

Trends — نمودار روند

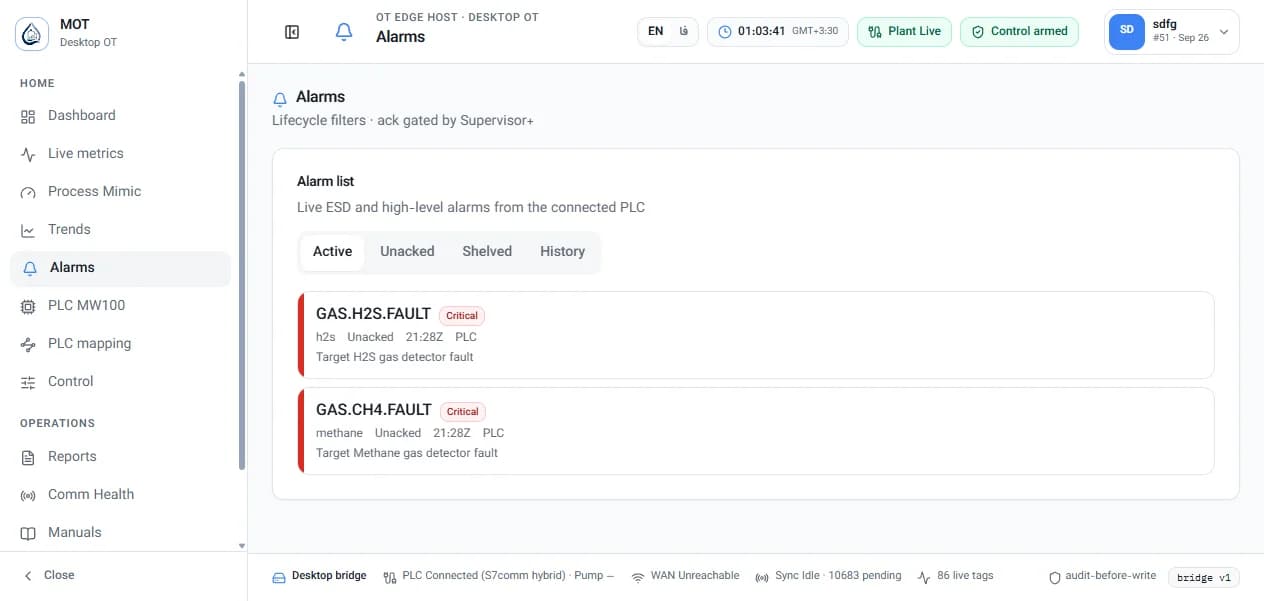

Alarms — خطای آشکارساز گاز H2S و CH4
وضعیت ایمنی و پایش
وب و موبایل فقط پایش — بدون نوشتن setpoint روی واحد
BPCS نه SIS؛ ممیزی پیش از نوشتن؛ آمادگی AI بدون نوشتن روی واحد
بخش‌های وب: Dashboard، Live metrics، Process Mimic، Trends، Alarms، PLC MW100، Reports، Comm Health، Manuals، Config، Admin
